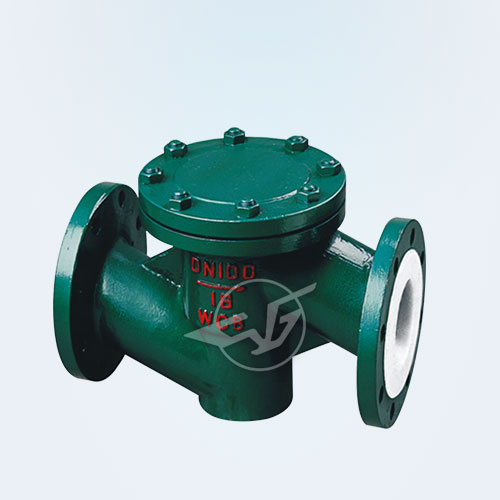

升降式襯氟止回閥
公稱通徑：DN15~500mm
公稱壓力：PN1.0~1.6MPa
適用溫度：-50℃～150℃
主要材質：HT250、WCB、CF8、CF8M、CF3、CF3M
設計標準：API6D、JB/T8937、API594
結構長度：API594、JB/T8937
連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T12224
一、H41F46升降式襯氟止回閥產品概述
H41F46升降式襯氟止回閥由于襯氟F46、FPP塑料不適合耐高溫，襯氟止回閥具有管道介質止回作用，防止介質倒流。適用在-50℃～150℃的各種濃度的王水、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其優越性廣泛應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。
二、H41F46升降式襯氟止回閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO |
|||||
|
4 |
緊固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
5 |
螺母 |
PTFE（F4） |
CF8 |
CF8 |
|||
三、H41F46升降式襯氟止回閥主要外形尺寸
|
公稱通徑 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN（mm） |
NPS（inch） |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
130 |
95 |
65 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
150 |
105 |
75 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
115 |
85 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
180 |
135 |
100 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
110 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
230 |
160 |
125 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
290 |
180 |
145 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
310 |
195 |
160 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
350 |
215 |
180 |
3 |
24 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
400 |
245 |
210 |
3 |
26 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
480 |
280 |
240 |
3 |
28 |
8-φ23 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
495 |
335 |
295 |
3 |
30 |
12-φ23 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
622 |
405 |
355 |
3 |
32 |
12-φ25 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
698 |
460 |
410 |
4 |
34 |
12-φ25 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
787 |
520 |
470 |
4 |
38 |
16-φ25 |
|
400 |
16 |
914 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
914 |
580 |
525 |
4 |
40 |
16-φ30 |
|
450 |
18 |
978 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
|
|
|
|
|
|
|
500 |
20 |
978 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
|
|
|
|
|
|
